圖五為描述形成電漿球層的示意圖。
圖五(A)表示不考慮地球自轉效應,只考慮太陽風吹過磁尾兩側,在磁層赤道面上造成的環流結構。

圖五(B)表示若加上地球自轉效應,則在靠近地球附近的磁層赤道面上,會產生一圈電漿環流,繞著地球兜圈子,而不會流失到廣大的磁尾空間中。圖中虛線圈內的區域,即為電漿球層在赤道面上的投影。

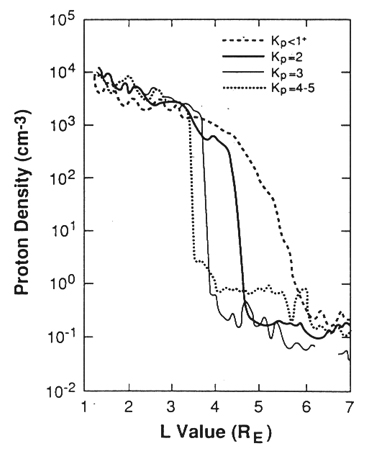

圖五(C)顯示在不同Kp值時,電漿球層內外電漿密度分布情形。密度梯度最大處為電漿球層頂。圖中顯示電漿球層頂的位置,隨著Kp值增加而內移,梯度也增加。
