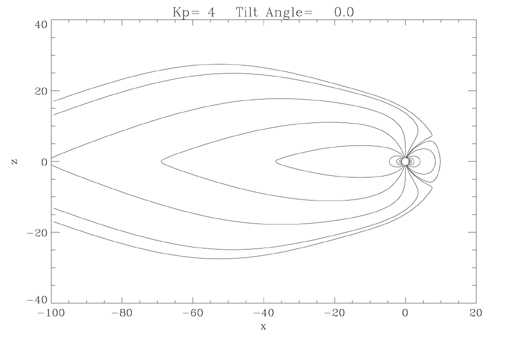

圖二（Ａ）當地磁擾動指數Kp﹦４（擾動期），且地球磁軸與黃道面軸的夾角為０度時，子午面上地球磁場線的分布情形。

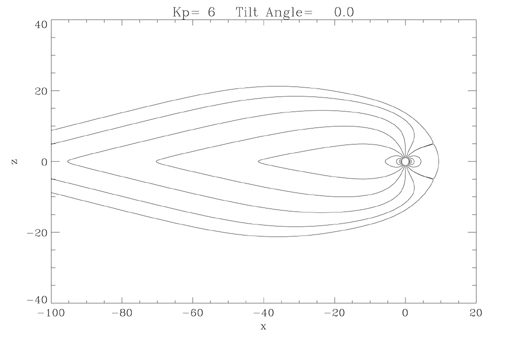

圖二（Ｂ）當地磁擾動指數Kp﹦６（強擾動期），且地球磁軸與黃道面軸的夾角為０度時，子午面上地球磁場線的分布情形。

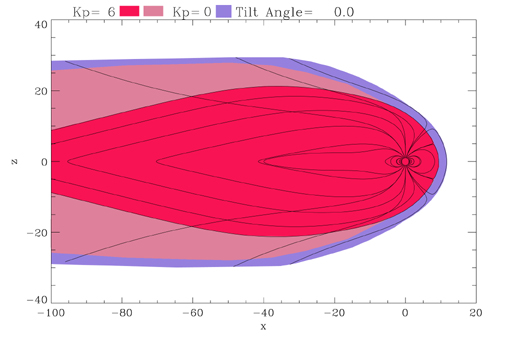

圖二（Ｃ）不同Kp值時，地球磁層頂的位置與形狀。藍色為Kp﹦０時的磁層範圍。紅色部份為Kp﹦６時的磁層範圍。深紅色邊界為Kp﹦６時，子午面上的磁層頂內部範圍；淺紅色部份為Kp﹦６時，靠近晨昏兩翼的磁層頂內部範圍。因此，Kp﹦６時，子午面附近的磁尾比較短，晨昏兩翼的磁尾比較長。
