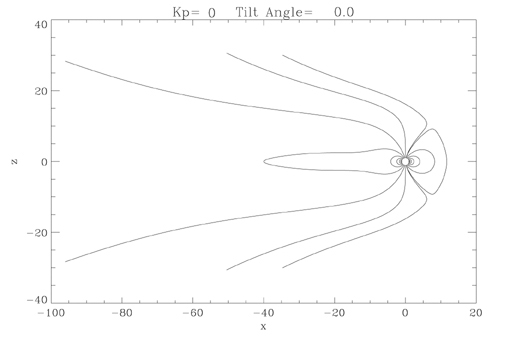

圖一(A)當地磁擾動指數Kp﹦0(安靜期),且地球磁軸黃道面軸的夾角為0度時,子午面上地球磁場線的分布情形。

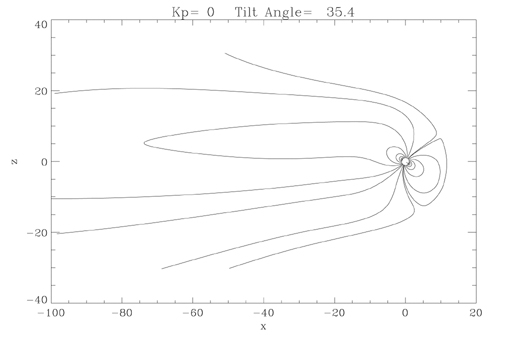

圖一(B)當Kp﹦0且地球磁軸黃道面軸的夾角為35.4度時,子午面上地球磁場線的分布情形。此圖可視為夏至時,台灣地區午夜前後的地球磁層結構。(因為,地磁南極在加拿大境內。)

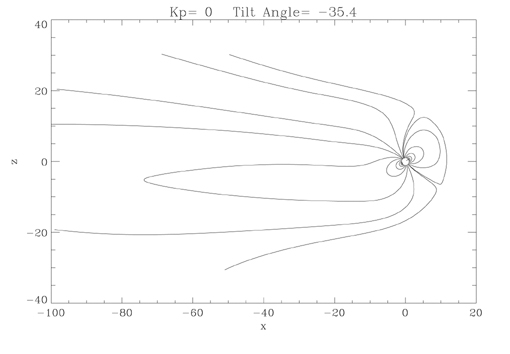

圖一(C)當Kp﹦0且地球磁軸黃道面軸的夾角為-35.4度時,子午面上地球磁場線的分布情形。此圖可視為冬至時,台灣地區正午前後的地球磁層結構。
